Lugar de origem:
CHINA JAPÃO
Marca:
QIEAL ZH
Número do modelo:
7308 7305 7307

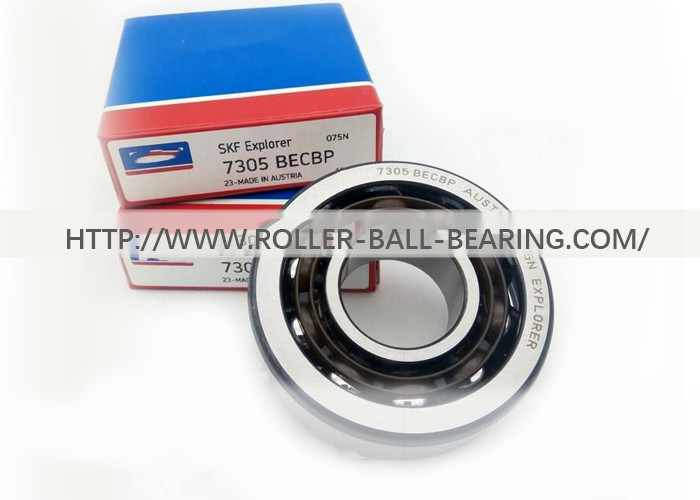

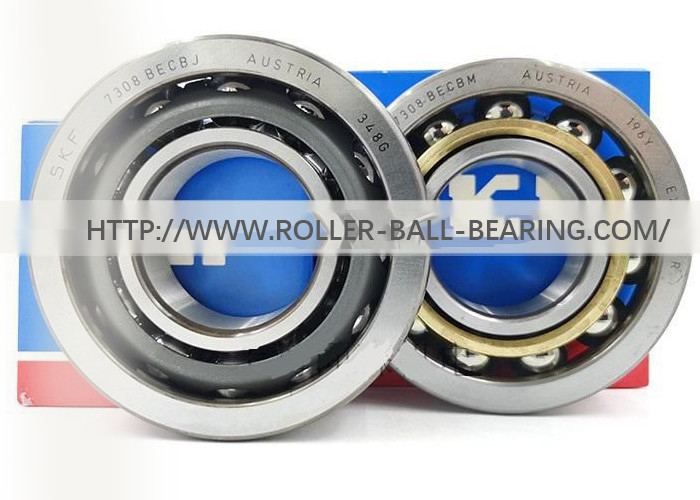

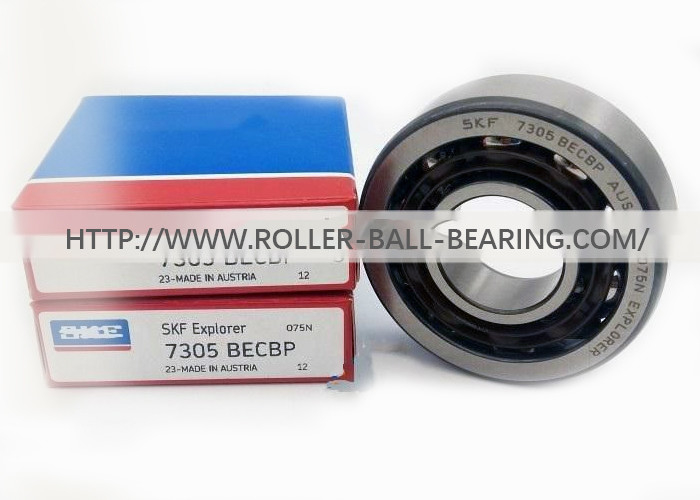

Rolamentos de esferas angulares do contato 7303 7304 7305 7306 7307 7308 7309 7310 7311 7312
Os rolamentos de esferas angulares do contato têm canais adutores nos anéis internos e exteriores, e os anéis internos e exteriores podem ser deslocados relativo a se ao longo do sentido axial do rolamento. Estes rolamentos são particularmente apropriados para suportar cargas compostas, cargas do IE que atuam simultaneamente em sentidos radiais e axiais. A capacidade de rolamento axial da carga dos aumentos angulares do rolamento de esferas do contato como os aumentos do α do ângulo de contato. O ângulo de contato é o ângulo entre a linha que conecta o ponto de contato da bola e do canal adutor no plano radial e a linha vertical da linha central de carregamento.
Os modelos angulares do rolamento de esferas do contato são divididos em: rolamentos de esferas angulares do contato do α =15° (tipo 70000C); rolamentos de esferas angulares do contato do α =25° (tipo 70000AC); rolamentos de esferas angulares dobro emparelhados lado a lado angulares do contato dos rolamentos de esferas do contato do α =40° (tipo 70000B) [70000C (C.A., tipo de B)/DB]; rolamentos de esferas angulares dobro emparelhados frente a frente do contato [70000C (C.A., tipo de B)/DF]; a série emparelhou os rolamentos de esferas dobro do contato do ângulo [70000C (C.A., tipo de B)/descolamento]; quatro rolamentos de esferas angulares do contato do ponto (tipo QJ0000). O material da gaiola é resina de bronze, sintética, etc., segundo o tipo de carregamento e as condições do uso.
| modelo | d | D | B | selo (C-15°, AC-25°, B-40°) | Nível da precisão | peso (quilogramas) |
| 7303 | 17 | 47 | 14 | C, C.A., B | P0, P5, P4 | 0,113 |
| 7304 | 20 | 52 | 15 | C, C.A., B | P0, P5, P4 | 0,145 |
| 7305 | 25 | 62 | 17 | C, C.A., B | P0, P5, P4 | 0,235 |
| 7306 | 30 | 72 | 19 | C, C.A., B | P0, P5, P4 | 0,345 |
| 7307 | 35 | 80 | 21 | C, C.A., B | P0, P5, P4 | 0,464 |
| 7308 | 40 | 90 | 23 | C, C.A., B | P0, P5, P4 | 0,636 |
| 7309 | 45 | 100 | 25 | C, C.A., B | P0, P5, P4 | 0,829 |
| 7310 | 50 | 110 | 27 | C, C.A., B | P0, P5, P4 | 1,06 |
| 7311 | 55 | 120 | 29 | C, C.A., B | P0, P5, P4 | 1,37 |
| 7312 | 60 | 130 | 31 | C, C.A., B | P0, P5, P4 | 1,72 |
| 7313 | 65 | 140 | 33 | C, C.A., B | P0, P5, P4 | 2,11 |
| 7314 | 70 | 150 | 35 | C, C.A., B | P0, P5, P4 | 2,57 |
| 7315 | 75 | 160 | 37 | C, C.A., B | P0, P5, P4 | 3,08 |
