23220-2RS VT143 23220-ZZ VT143 23220-RS VT143 23220W
P0 P6 P5 P3 P4 P2 NIVEL DE QUALIDADE CROMO AÇÃO Rolamentos esféricos
Introdução do produto

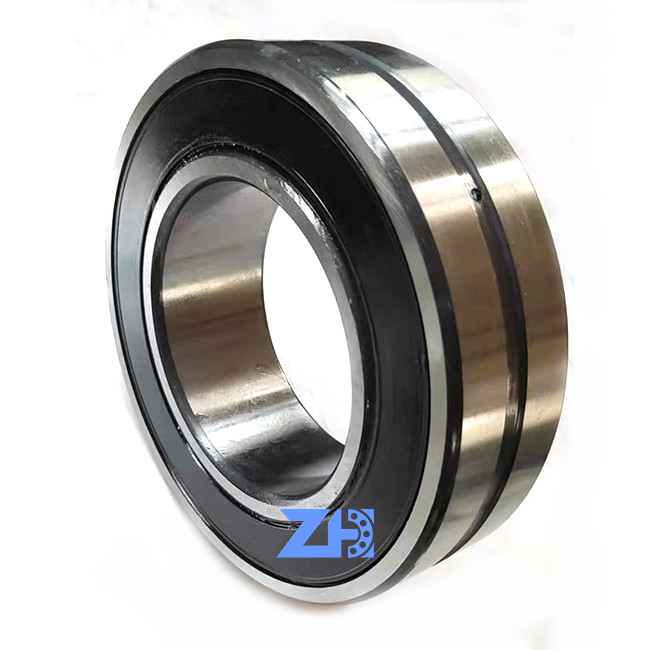

23220-2RS/VT143É um tipo de rolamento de elementos rolantes concebido para suportar cargas radiais e axiais elevadas em aplicações em que exista desalinhamento entre o eixo e a caixa.
Aqui estão algumas das principais características e características dos rolamentos esféricos:

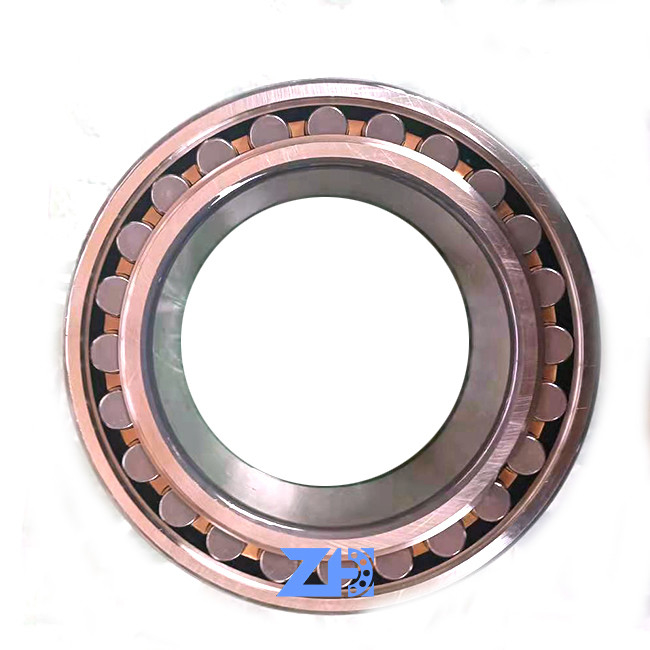

Construção: Os rolamentos esféricos consistem em um anel interno, um anel externo, um conjunto de rolamentos e uma gaiola.
Os rolos têm forma de barril e estão posicionados simetricamente entre os anéis interno e externo.
Auto-alinhamento: os rolamentos de rolos esféricos têm uma pista de anel exterior esférico, o que permite que o rolamento compense o desalinhamento entre o eixo e a caixa.
Esta característica é particularmente útil em aplicações onde existem deflexões do eixo ou erros de montagem.
Capacidade de carga: os rolamentos esféricos podem suportar altas cargas radiais e axiais.
Dimensões
| d |
100mm
|
Diâmetro da fenda |
| D |
180mm
|
Diâmetro exterior |
| B |
60.3mm
|
Largura |
| d2 |
≈114mm
|
Diâmetro do ombro do anel interno |
| D1 |
≈159mm
|
Diâmetro do ombro/recesso do anel externo |
| b |
8.3mm
|
Largura do sulco de lubrificação |
| K |
4.5mm
|
Diâmetro do buraco de lubrificação |
| r1,2 |
Min.2.1mm
|
Dimensão do chamfer |
Dimensões dos pilares
| da) |
Min.112mm
|
Diâmetro do pilar do eixo |
| da) |
- O máximo.114mm
|
Diâmetro do pilar do eixo |
| Da) |
- O máximo.168mm
|
Diâmetro do pilar da habitação |
| ra) |
- O máximo.2mm
|
Radius do filete |
Dados de cálculo
| Capacidade de carga dinâmica básica |
C |
499kN
|
| Nivel de carga estática básica |
C0 |
600kN
|
| Limite de carga por fadiga |
P- Não. |
63kN
|
| Limitação de velocidade |
|
1 700r/min
|
| Valor limite |
e |
0.3
|
| Fator de cálculo |
Y1 |
2.3
|
| Fator de cálculo |
Y2 |
3.4
|
| Fator de cálculo |
Y0 |
2.2
|
Dimensões
| d |
100 mm
|
Diâmetro da fenda |
| D |
180 mm
|
Diâmetro exterior |
| B |
60.3 mm
|
Largura |
| d2 |
≈114 mm
|
Diâmetro do ombro do anel interno |
| D1 |
≈159 mm
|
Diâmetro do ombro/recesso do anel externo |
| b |
8.3 mm
|
Largura do sulco de lubrificação |
| K |
4.5 mm
|
Diâmetro do buraco de lubrificação |
| r1,2 |
Min.2.1 mm
|
Dimensão do chamfer |
Perguntas frequentes
P1: Quero comprar os seus produtos, como posso pagar?
R: Você pode pagar via T/T, L/C, WEST UNION, ESCROW, PAYPAL, ETC. Especialmente ESCROW, que é garantido pelo.com. É seguro e eficaz.
Q2: Como você pode garantir a qualidade?
R: Se você encontrar um problema de qualidade, nós prometemos substituir as mercadorias ou devolver seus fundos.
P3: Se não encontrarmos o que queremos no vosso website, o que devemos fazer?
A: Você pode nos enviar por e-mail as descrições e fotos dos produtos que você precisa, vamos verificar wh nós temos eles. Nós desenvolvemos novos itens a cada mês, e alguns deles não foram carregados para o site no tempo.Ou você pode nos enviar amostra por express, vamos desenvolver este item para compra a granel.
P4: Podemos comprar 1 pc de cada item para testes de qualidade?
R: Sim, estamos felizes em enviar 1pc para teste de qualidade se tivermos o item que você precisa em estoque.
Porque escolheu-nos?
1Vamos conversar, não temos barreiras de linguagem.
2. Solicitação de mais informações sobre o produto --- há quase 2000 produtos para a sua opção!
3. Escreva-nos para citação---responder-lhe dentro de 24 horas, uma citação poderia estar pronto em 2 minutos para um produtos prontos
