NJ307 NJ307ET2XU NJ307ET2XUP2RS P4 P0 P1 P5 P6 P3 Nível de Qualidade Aço CROMO Rolamento de Rolos Cônicos
Introdução ao produto

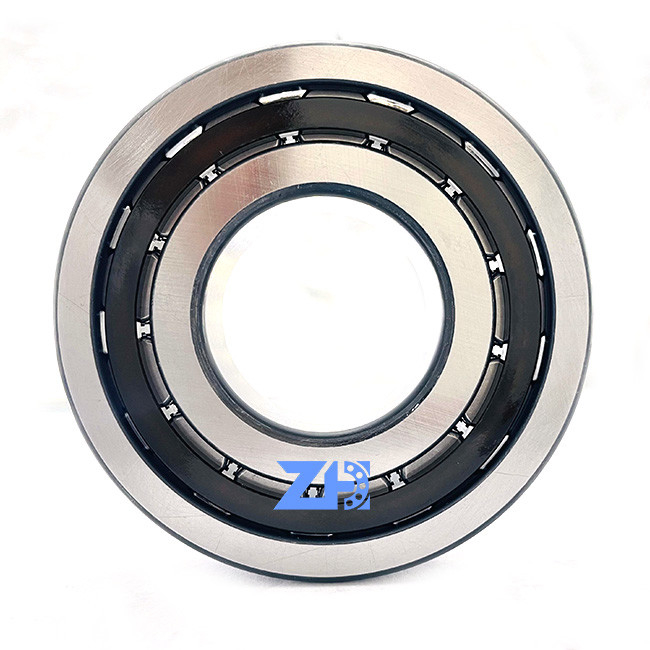

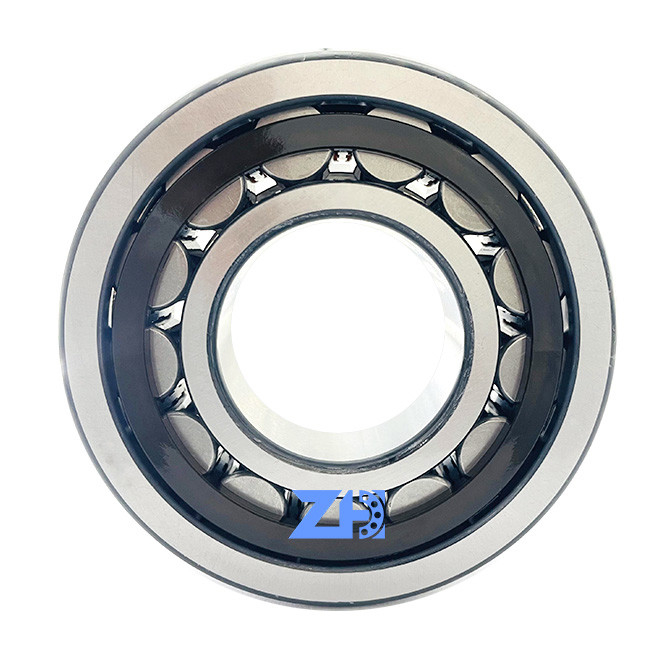

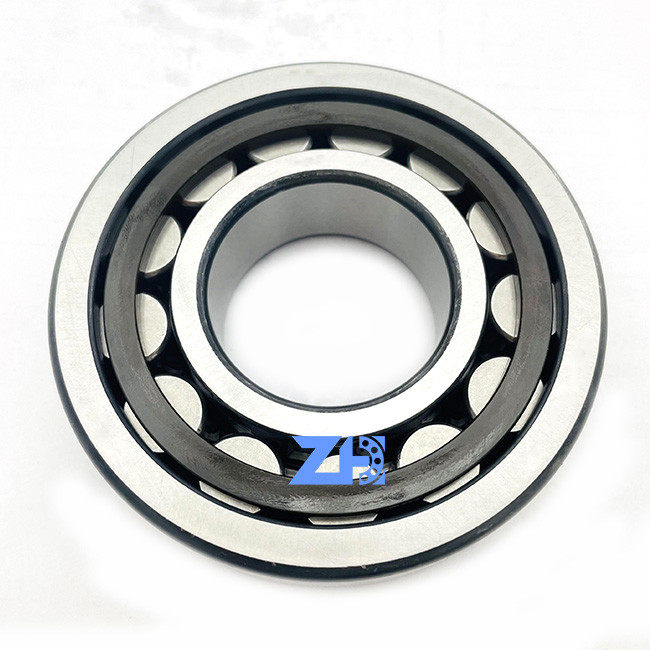

NJ 307ET2XUO Rolamento de Rolos Cilíndricos é um tipo de rolamento de elementos rolantes projetado para suportar cargas radiais, que são perpendiculares ao eixo de rotação.
Consiste em um anel interno, um anel externo, rolos cilíndricos e uma gaiola que mantém os rolos no lugar.
Os anéis interno e externo de um rolamento de rolos cilíndricos são tipicamente feitos de aço e são usinados com precisão. Os rolos cilíndricos também são feitos de aço e são dispostos paralelamente ao eixo de rotação. A gaiola,
geralmente feita de latão ou aço, mantém os rolos espaçados uniformemente e evita que entrem em contato uns com os outros.
Os rolamentos de rolos cilíndricos são comumente usados em várias máquinas e equipamentos,
Dimensões
| d |
35 mm
|
Diâmetro do furo |
| D |
80 mm
|
Diâmetro externo |
| B |
21 mm
|
Largura |
| d1 |
≈51 mm
|
Diâmetro do ombro do anel interno |
| D1 |
≈65.8 mm
|
Diâmetro do ombro do anel externo |
| F |
46.2 mm
|
Diâmetro da pista do anel interno |
| r1,2 |
min.1.5 mm
|
Dimensão do chanfro |
| r3,4 |
min.1.1 mm
|
Dimensão do chanfro |
| s |
máx.1.2 mm
|
Deslocamento axial permissível |
Dimensões de apoio
| da |
min.43 mm
|
Diâmetro da luva espaçadora |
| da |
máx.44 mm
|
Diâmetro da luva espaçadora |
| db |
min.53 mm
|
Diâmetro do apoio do eixo |
| Da |
máx.72.2 mm
|
Diâmetro do apoio da carcaça |
| ra |
máx.1.5 mm
|
Raio de filete |
Dados de cálculo
| Capacidade de carga dinâmica básica |
C |
75 kN
|
| Capacidade de carga estática básica |
C0 |
63 kN
|
| Limite de carga de fadiga |
Pu |
8.15 kN
|
| Velocidade de referência |
|
9 500 r/min
|
| Velocidade limite |
|
11 000 r/min
|
| Fator de carga mínima |
kr |
0.15
|
| Valor limite |
e |
0.2
|
| Fator de cálculo |
Y |
0.6
|
Dimensões de apoio
| da |
min.43 mm
|
Diâmetro da luva espaçadora |
| da |
máx.44 mm
|
Diâmetro da luva espaçadora |
| db |
min.53 mm
|
Diâmetro do apoio do eixo |
| Da |
máx.72.2 mm
|
Diâmetro do apoio da carcaça |
| ra |
máx.1.5 mm
|
Raio de filete |
| 309ZC |
5908ZC |
2206ZC |
32212ZC |
2820ZC |
2209ZC |
070ZC |
| 2208ZC |
206ZC |
055ZC |
354520ZC |
30205ZC |
6014ZC |
|
| 6922ZC |
305ZC |
30212ZC |
30211ZC |
503806ZC |
060ZC |
|
| 33207ZC |
309ZC |
30213ZC |
6008ZC |
30314ZC |
502515ZC |
| 30305ZC |
503807ZC |
2207ZC |
207ZC |
6906ZC |
503303ZC |
Exibição de imagem
FAQ
Q1: Quero comprar seus produtos, como posso pagar?
A: Você pode pagar via T/T, L/C, WEST UNION, ESCROW, PAYPAL, ETC. Especialmente ESCROW, que é garantido por .com. É seguro e eficaz.
Q2: Como você pode garantir a qualidade?
A: Se você encontrar problemas de qualidade, prometemos substituir mercadorias ou devolver seus fundos.
Q3: Se não encontrarmos o que queremos em seu site, o que devemos fazer?
A: Você pode nos enviar por e-mail as descrições e fotos dos produtos que você precisa, nós verificaremos se os temos. Desenvolvemos novos itens todos os meses, e alguns deles não foram carregados no site a tempo. Ou você pode nos enviar uma amostra por expresso, desenvolveremos este item para compra em massa.
Q4: Podemos comprar 1 unidade de cada item para teste de qualidade?
A: Sim, temos o prazer de enviar 1 unidade para teste de qualidade se tivermos o item que você precisa em estoque.
Por que nos escolher?
1. Vamos conversar - não temos barreiras de idioma
2. Solicite mais informações sobre o item - existem quase 2000 produtos para sua opção!
3. Escreva-nos para cotação - respondemos em 24 horas, uma cotação pode estar pronta em 2 minutos para um produto pronto!
