Lugar de origem:
China
Marca:
NTN
Número do modelo:
69092

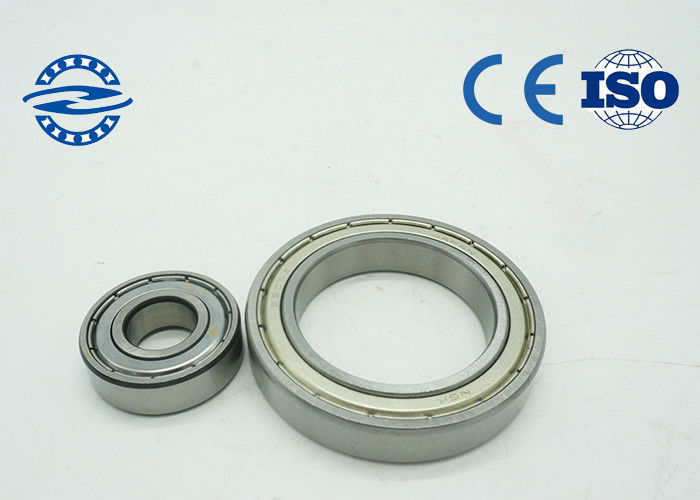

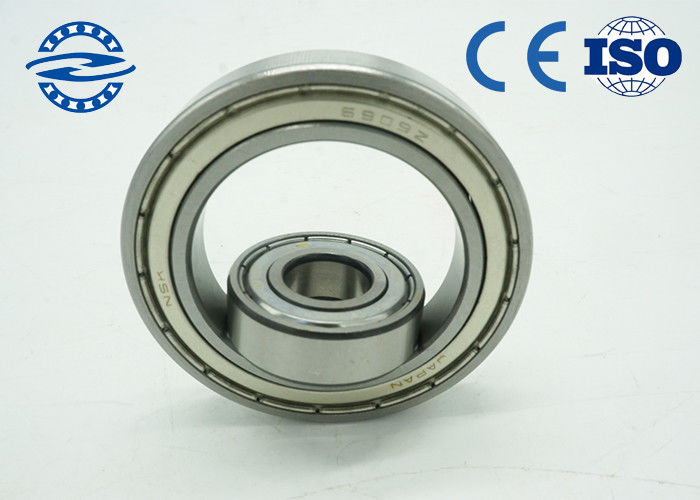

São os rolamentos os mais típicos do rolamento com aplicações extensivas. Os canais adutores em ambos os anéis estão no formulário do sulco do arco, que pode levar a carga radial e axial em sentidos dobro. Podem ser aplicados nas situações onde a velocidade degerencio e a vibração de baixo nível de ruído e baixa são exigidas.
Gaiolas
O uso profundo dos rolamentos de esferas do sulco geralmente pressionou gaiolas da chapa de aço ou das gaiolas de bronze. Quando o diâmetro exterior for menos do que 400mm (inclusivos),
Usam a gaiola pressionada com chapa de aço. Quando o diâmetro exterior é mais grande de 400mm, usam as gaiolas de bronze.
Aplicações
pode ser encontrado nos automóveis, nas máquina ferramenta, nos motores, nos instrumentos, nas máquinas da construção, em veículos railway, em máquinas agrícolas e em várias máquinas especiais
Tipos
Tipo básico, com sulco de anel instantâneo no anel exterior (- N), com um protetor (- Z) em um lado ou em dois protetores (- 2Z) em ambos os lados, com um selo (- RS) em um lado ou em dois selos (- 2RS) em ambos os lados.
| O código original | número moderno | Tamanho básico | Tamanho da instalação | Peso | |||||
| d | D | B | rsmin | Dsmin | dhmax | Rmax | |||
| 200 | 6200 | 10 | 30 | 9 | 0,6 | 14 | 26 | 0,6 | 0,0277 |
| 201 | 6201 | 12 | 32 | 10 | 0,6 | 16 | 28 | 0,6 | 0,0365 |
| 202 | 6202 | 15 | 35 | 11 | 0,6 | 19 | 31 | 0,6 | 0,0431 |
| 203K | 6203 | 17 | 40 | 12 | 0,6 | 21 | 36 | 0,6 | 0,0661 |
| 6204 | 20 | 47 | 14 | 1 | 25 | 42 | 1 | 0,11 | |
| 204A | 6204TNI | 47 | 14 | 1 | 25 | 42 | 1 | 0,104 | |
| 6304X3/C3 | 62 | 16 | 1 | 28 | 54 | 1 | 0,252 | ||
| 63/22/C3 | 22 | 56 | 16 | 1,1 | 29 | 47 | 1 | 0,183 | |
| 66/23/P53YB2 | 23 | 56 | 15 | 1 | 29 | 47 | 1 | 0,131 | |
| 66/23/P53Z2 | 56 | 15 | 1 | 29 | 47 | 1 | 0,125 | ||
| 1000905 | 61905 | 25 | 42 | 9 | 0,3 | 27 | 40 | 0,3 | 0,0415 |
| 105 | 6005 | 47 | 12 | 0,6 | 29 | 43 | 0,6 | 0,078 | |
| 16005 | 47 | 8 | 0,3 | 27 | 45 | 0,3 | 0,0562 | ||
| 205 | 6205 | 52 | 15 | 1 | 30 | 47 | 1 | 0,134 | |
| 205A | 6205TNI | 52 | 15 | 1 | 30 | 47 | 1 | 0,126 | |
| 6305 | 62 | 17 | 1,1 | 31,5 | 55,5 | 1 | 0,214 | ||
| 6305X3/C3YA5 | 68 | 18 | 1,1 | 33 | 62 | 1 | 0,296 | ||
| 405 | 6405 | 80 | 21 | 1,5 | 33 | 72 | 1,5 | 0,53 | |
| 6605X2WBTN1/HA | 26 | 68 | 19,5 | 2 | 33 | 61 | 2 | 0,272 | |
| 63/28/HA | 28 | 68 | 18 | 1,1 | 34,5 | 61,5 | 1 | 0,299 | |
| 1000906 | 61906 | 30 | 47 | 9 | 0,3 | 32 | 45 | 0,3 | 0,0433 |
| 1-0005 | 59 | 22 | 0,4 | 33 | 55 | 0,4 | 0,191 | ||
| 206 | 6206 | 62 | 16 | 1 | 35 | 57 | 1 | 0,218 | |
| 306K | 6306 | 72 | 19 | 1,1 | 36,5 | 65,5 | 1 | 0,354 | |
| 6406 | 90 | 23 | 1,5 | 38 | 82 | 1,5 | 0,805 | ||
| 6007 | 35 | 62 | 14 | 1 | 40 | 57 | 1 | 0,148 | |
| 6207 | 72 | 17 | 1,1 | 41,5 | 65,5 | 1 | 0,284 | ||
| 307K | 6307 | 80 | 21 | 1,5 | 43 | 72 | 1,5 | 0,456 | |
| 307A | 6307TNI | 80 | 21 | 1,5 | 43 | 72 | 1,5 | 0,443 | |
| 307U | 80 | 21 | 1,5 | 43 | 72 | 1,5 | 0,481 | ||
| 407 | 6407 | 100 | 25 | 1,5 | 43 | 92 | 1,5 | 0,919 | |
| 6008/C3 | 40 | 68 | 15 | 1 | 44,6 | 63,4 | 1 | 0,191 | |
| 208K | 6208 | 80 | 18 | 1,1 | 46,5 | 73,5 | 1 | 0,361 | |
| 6208/HAP6 | 80 | 18 | 1,1 | 46,5 | 73,5 | 1 | 0,361 | ||
| 6208/P5YB2 | 80 | 18 | 1,1 | 46,5 | 73,5 | 1 | 0,361 | ||
| 370208 | 80 | 18 | 1,1 | 46,5 | 73,5 | 1 | 0,362 | ||
| 6308/P5YB2 | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,642 | ||
| 308 | 6308 | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,642 | |
| 308A | 6308TN1 | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,611 | |
| 6308/HA | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,642 | ||
| 408K | 6408 | 110 | 27 | 2 | 49 | 101 | 2 | 1,2 | |
| 62/41/HAP53 | 41 | 80 | 17 | 1,1 | 46,5 | 73,5 | 1 | 0,342 | |
| 6009 | 45 | 75 | 16 | 1 | 50 | 70 | 1 | 0,246 | |
| 209 | 6209 | 85 | 19 | 1,1 | 51,5 | 78,5 | 1 | 0,428 | |
