Lugar de origem:
CHINA
Marca:
ZH
Certificação:
IS09001
Número do modelo:
FYTB20TF
Rolamento de esferas DE AÇO do descanso de CHROME do NÍVEL de qualidade de FYTB20TF FYTB20TF-W FYTB20TF-RS P0 P6 P5 P3 P4 P2
Introdução de produto
É usado principalmente para carregar radial e a carga combinada axial baseada na carga radial, geralmente não apropriada carregar a carga axial apenas, tais rolamentos pode ser respectivamente anel interno instalado (com um conjunto completo de rolos e de retentores) e anel exterior. Este tipo de rolamento não permite que o eixo incline relativo ao alojamento, tendo por resultado forças axiais adicionais sob a carga radial. O tamanho do afastamento axial do rolamento tem um grande relacionamento com se o rolamento pode trabalhar normalmente. Quando o afastamento axial é demasiado pequeno, a elevação da temperatura é mais alta. Quando o afastamento axial é grande, o rolamento é fácil de danificar. Consequentemente, a atenção especial deve ser pagada a ajustar o afastamento axial do rolamento durante a instalação e a operação, e a instalação da pre-interferência pode ser executada caso necessário para aumentar a rigidez do rolamento
| d |
20 milímetros
|
Diâmetro de furo |
|---|---|---|
| d1 |
≈28,2 milímetros
|
Diâmetro exterior do anel interno |
|
29,5 milímetros
|
Largura total | |
| 1 |
11 milímetros
|
Largura da flange |
| 3 |
3,2 milímetros
|
Profundidade de centrar o rebaixo |
| 5 |
20,5 milímetros
|
Largura que inclui a tampa de extremidade |
| B |
31 milímetros
|
Largura do anel interno |
| B1 |
31 milímetros
|
Largura de carregamento total |
| B4 |
4,5 milímetros
|
Distância de travar a cara de lado do dispositivo para rosquear o centro |
| Db1 |
58 milímetros
|
Diâmetro externo superior |
| Db2 |
60,5 milímetros
|
Diâmetro externo baixo |
| Dc |
50,8 milímetros
|
Diâmetro do rebaixo centrando-se de abrigo |
| H |
112 milímetros
|
Altura total |
| J |
90 milímetros
|
Distância entre os parafusos de acessório |
| L |
60,5 milímetros
|
Comprimento total |
| N |
11,5 milímetros
|
Diâmetro do furo de parafuso do acessório |
| s1 |
18,3 milímetros
|
Distância de travar a cara lateral do dispositivo ao centro do canal adutor |
| T |
37,3 milímetros
|
Largura total da unidade |
| RG |
1/4-28 UNF
|
Abrigando a linha para o encaixe da graxa |
|---|---|---|
| R1 |
20 milímetros
|
Posição axial da linha de abrigo |
| Rα |
° 45
|
Posição angular da linha de abrigo |
| DN |
6,5 milímetros
|
Diâmetro da esfera principal do encaixe da graxa |
|---|---|---|
| InterruptorN |
7 milímetros
|
Tamanho chave sextavado para o encaixe da graxa |
| GN |
1/4-28 SAE-LT
|
Linha do encaixe da graxa |
| J6 |
74 milímetros
|
Distância dos pinos de passador |
|---|---|---|
| J7 |
11,5 milímetros
|
Offset axial dos pinos de passador |
| N4 |
2 milímetros
|
Diâmetro recomendado para os pinos de passador |
| Avaliação dinâmica básica da carga | C |
kN 12,7
|
|---|---|---|
| Avaliação básica da carga estática | C0 |
kN 6,55
|
| Limite de carga da fadiga | Pu |
0,28 kN
|
| Velocidade de limitação |
8 500 r/min
|
|
|
Velocidade de limitação com tolerância h6 do eixo
|

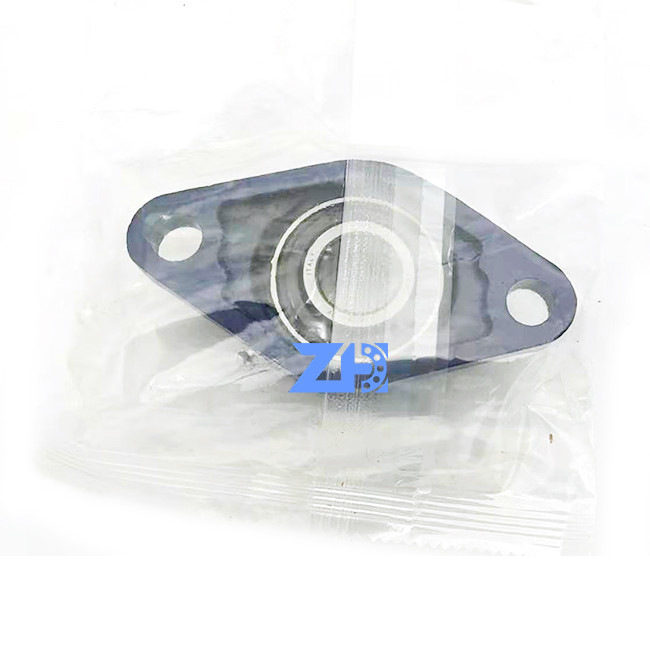

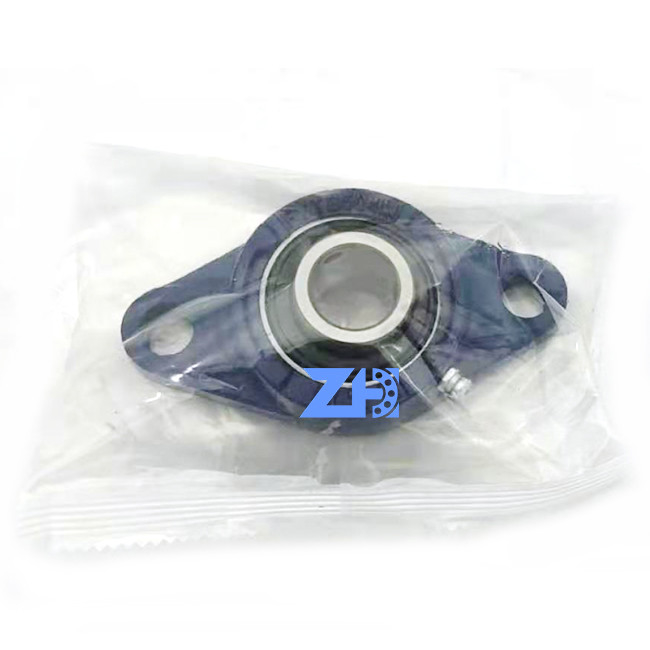

Mostra da imagem
